适用于对固体在允许电压下不导电的材料(如：绝缘漆、树脂和胶、浸渍纤维制品、层压制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等)在工频电压下击穿电压，击穿强度和耐电压的测试。

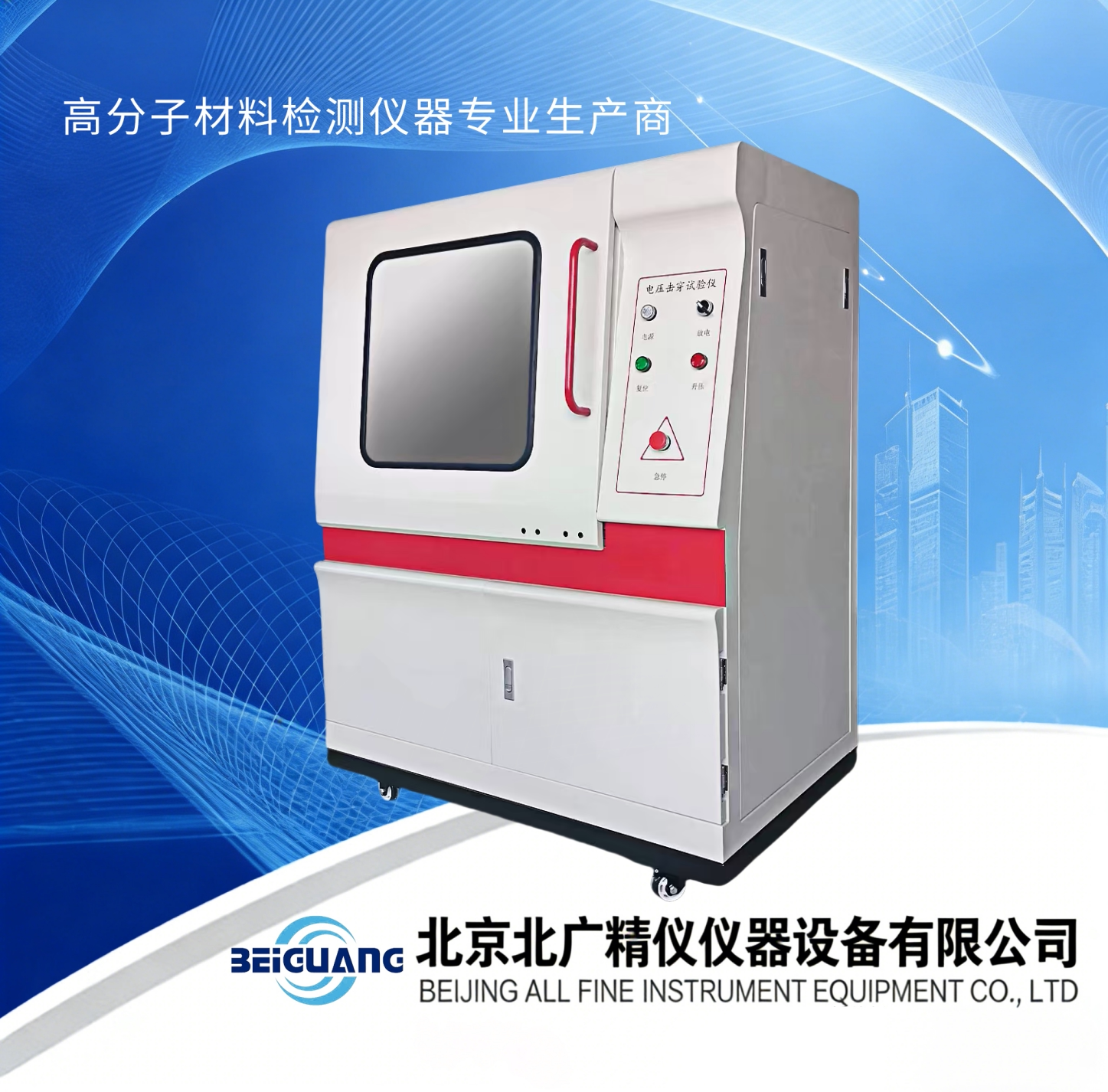

在电气在允许电压下不导电的材料的研发、生产与质量控制过程中，准确评估材料的耐电压击穿性能是确定保证产品安全性和可靠性的关键环节。针对漆包线、绝缘漆膜、树脂、塑料薄膜及各类复合绝缘材料的测试需求，符合GBT1408.1-2006标准的电气强度试验设备成为实验室不可或缺的核心工具。本文将详细的介绍一款基于国家标准设计、专用于固体及液体绝缘介质工频电气强度测试的解决方案——漆包线耐电压击穿试验仪BDJC-50KV。一、产品概括与应用背景随着电力系统向高电压、大容量方向发展，以及电子设备对微型化与高集成度的追求，绝缘材料的介电性能直接影响着总系统的运行安全。漆包线作为电机、变压器、电感器等电磁器件中的核心导体材料，其表面涂覆的绝缘漆膜一定要具有足够的介电强度，以承受工作电压及瞬态过电压的冲击。一旦漆膜存在针孔、气泡、厚度不均或固化不良等问题，极易在电场作用下发生局部放电，最后导致绝缘击穿，引发短路、火灾甚至设备损毁。因此，依据国家标准GBT1408.1-2006《在允许电压下不导电的材料电气强度试验方法 第1部分：工频下试验》开展系统的耐电压与击穿强度测试，已成为质量控制流程中的重要一环。本款BDJC-50KV型试验仪正是为满足此类测试需求而设计的专业设备。它不仅适用于漆包线漆膜的击穿强度测定，还可大范围的应用于绝缘树脂、胶粘剂、浸渍纤维制品、层压板、云母制品、陶瓷、玻璃、塑料薄膜等多种固体和液体在允许电压下不导电的材料的工频电压击穿、工频耐压试验。设备是采用先进的无触点元件实现匀速升压，摒弃了传统机械调压器易磨损、响应慢、精度低的缺陷，结合西门子PLC控制单元与C++编写的专业测试软件，实现了试验过程的全自动化控制。操作人员通过计算机界面设置参数、启动试验后，系统将自动完成升压、数据采集、击穿判断、峰值保持、自动放电等全过程，并生成标准化的试验报告，极大提升了测试效率与数据的可追溯性。二、核心性能参数本设备的关键技术指标严格按照相关检定规程与测试标准设定，确保测试结果的准确性与重复性。以下是该仪器的具体性能参数：型号：BDJC-50KV输出电压：50kV变压器容量：3kVA升压器容量：2kVA工作电压：220V±10%的单相交流电压和50Hz±1%的频率控制方式：西门子PLC；支持232/485/网口通信；可选无线/有线控制试验方式：交流/直流试验，支持匀速升压、梯度升压、耐压试验三种模式试验介质：空气或绝缘油（标配方便拆装的油浴装置）升压速度：0.1kV/s～5.0kV/s，可自由设定耐压时间：软件设定，可大于10小时试验精度：≤1%漏电流选择范围：0～150mA击穿判断方式：支持高电压判断与漏电流判断双重模式放电方式：试验结束后自动放电变压器变比：1:500采集方式：变压器0～100V输出耐压环境：支持固体、液体测试，可选配高温油或高温环境箱控制方式：无线/有线可选，支持远程维护报警软件平台：WINDOWS操作系统，支持曲线动态显示、数据导出至EXCEL、报告自定义打印三、技术原理与系统构成本试验仪的工作原理是基于绝缘材料在强电场作用下的击穿特性。当施加于试样两端的电压逐渐升高至某一临界值时，材料内部的载流子获得足够能量，引发碰撞电离，导致电流飞速增加，绝缘性能瞬间丧失，形成导电通道，这一现象即为“介电击穿”。击穿时所对应的电压叫做“击穿电压”，单位厚度下的击穿电压则为“击穿强度”（kV/mm）。设备主要由以下几个核心模块组成：高压发生系统：包括调压器、升压变压器、高压输出端。采用无触点元件替代传统机械调压，避免了碳刷磨损带来的接触不良问题，确保升压过程平稳、连续、无级调节。控制与采集系统：以西门子CPU单元为核心处理器，配合高精度电压与电流传感器，实时采集试验过程中的电压、电流信号，并通过C++程序进行高速处理，实现毫秒级响应。人机交互与软件系统：基于WINDOWS平台开发的操作界面，支持多语言、多标准选择，用户可通过图形化菜单完成参数设置、试验启动、过程监控、数据查询与报告生成。安全防护系统：集成多项保护机制，包括零电压复位、超压保护、过流保护、短路保护、漏电保护、安全门联锁、自动放电、设备故障报警及软件误操作防护，全面保障操作人员与设备安全。试验电极与油箱：标配符合GBT1408.1标准的电极（如φ25mm球形电极、φ75mm平板电极），并配备可拆卸油箱，便于在绝缘油中来测试，防止空气放电干扰。四、符合的标准体系为确保测试结果的权威性与行业通用性，本设备的设计与制造严格遵循以下国家标准与国际规范：GBT1408.1-2006：在允许电压下不导电的材料电气强度试验方法 第1部分：工频下试验（等效IEC60243-1）GBT1408.2-2006：绝缘材料电气强度试验方法 第2部分：对应用直流电压试验的附加要求JJG795-2004：耐电压测试仪检定规程GBT1695-2上下005：硫化橡胶工频击穿电压强度和耐电压的测定方法GBT3333：电缆纸工频击穿电压试验方法GBT12913-2008：电容器纸ASTMD149：固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法（美国材料与试验协会标准）通过预设不同标准的参数模板，用户可快速切换测试条件，无需重复设置，有实际效果的减少人为误差。五、典型试验流程详解一次完整的漆包线或在允许电压下不导电的材料击穿试验通常包括以下步骤：环境准备：确保实验室温度为23±2℃，相对湿度50±5%，试样在该环境下状态调节不少于24小时。设备检查：确认电源线、网线连接正常，外壳已单独接地，安全门关闭。试样安装：将制备好的试样置于两电极之间，确保接触良好，无气隙。若使用油浴，需注入适量变压器油。参数设置：打开计算机软件，输入用户名密码登录，选择试验方式（如匀速升压）、电压类型（交流/直流）、升压速率（如2.0kV/s）、试样厚度、编号等信息。启动试验：点击“启动”按钮，设备自动升压，软件实时绘制电压-时间曲线。击穿判断：当电流大于设定阈值（如10mA）或电压突然下降，系统判定为击穿，记录击穿电压值。自动放电：试验结束后，高压自动切断，并通过放电系统释放残余电荷。数据保存与报告生成：试验结果自动保存至数据库，支持导出EXCEL，打印标准格式报告。六、安全操作规范与需要注意的几点高压试验具有潜在危险，必须严格遵守以下安全规程：人员资质：操作者须经过专业培训，了解高压危险性，熟悉紧急停机流程。个人防护：佩戴绝缘手套、护目镜，穿绝缘鞋，避免非间接接触高压端。接地要求：设备一定要使用独立保护地线Ω。安全距离：试验过程中，不相关的人员应保持至少1.2米的安全距离。放电操作：更换试样前，必须确认设备已断电且完成放电，必要时使用放电棒再次放电。环境控制：避免在湿度大于70%的环境中进行空气试验，以防空气放电影响结果或造成危险。定期校准：建议每年对设备做一次专业校准，确保电压、电流测量精度符合规定标准要求。七、数据管理与软件功能特色现代材料测试不仅关注结果，更重视过程的可追溯性与数据的可管理性。本设备配备的专业软件具备以下优势：动态曲线显示：实时展示升压过程中的电压变化趋势，直观反映材料的耐压能力。多用户管理：支持设置不一样操作员账号与权限，便于实验室分级管理。报告自定义：用户可自定义报告标题、公司名称、测试标准、参数列表，满足多种客户或认证机构的要求。数据导出：支持将原始数据导出为EXCEL格式，便于后续统计分析、SPC控制图制作。远程维护：支持无线云端协议上传，厂家可远程诊断设备故障，提升售后服务效率。结果自动筛选：可设置有效数据范围，自动剔除异常值，提高数据有效性。八、普遍的问题与维护保养建议为延长设备常规使用的寿命，确保测试精度，建议用户需要注意以下几点：电极维护：每次试验后用酒精棉擦拭电极表面，防止油污或碳化物积累影响电场分布。油箱清洁：定期更换试验油，避免油质劣化影响绝缘性能。软件更新：关注厂家发布的软件更新包，及时升级以获取新功能或修复已知问题。空载检查：长时间未使用时，再次启用前建议进行一次空载加压测试，观察电压显示是不是正常。防尘防潮：设备应放置在干燥、通风、无腐蚀性气体的室内，避免阳光直射。九、总结漆包线耐电压击穿试验仪BDJC-50KV是一款集高精度、高安全性、智能化于一体的材料性能测试设备。它以GBT1408.1-2006等标准为依据，融合了先进的电子控制技术与人性化软件设计，能够很好的满足从基础科研到工业化质检的多样化需求。无论是对漆包线漆膜的微小缺陷检验测试，还是对新型复合绝缘材料的开发验证，该仪器都能提供稳定、可靠、可追溯的测试数据。对于追求产品质量与技术进步的企业而言，这不仅是一台测试设备，更是保障产品安全、提升核心竞争力的重要工具。
