主要用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的测量，也可对抗燃油进行电阻率测量，内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。
在电力变压器、互感器、开关柜等充油电气设备的运行维护中，绝缘油的介质损耗因数（tgδ）和体积电阻率是两项核心的电气性能指标。它们直接反映油品的纯净程度、老化状况还有是不是混入导电杂质或水分。依据GB/T5654-2007《液体在允许电压下不导电的材料相对电容率、介质损耗因数和直流电阻率的测量》标准，对绝缘油进行规范的电气性能测试，是电力行业预防性试验和油务监督的基础工作。油介损电阻率试验仪正是为满足这一需求而设计的专用检测设备，它集成了油杯、温控、高压电源、测量电桥及高阻计等多个功能模块，能够在一台设备上完成升温、控温、介损测量和电阻率测量的全过程。本文将以一款型号为GDAT-C2的油介损电阻率试验仪为基础，结合其原厂操作手册与产品介绍，从仪器原理、结构特点、技术指标、操作流程、油杯维护、抗燃油测试以及安全需要注意的几点等多重维度进行详细阐述，力求为电力系统运维人员、油品检测实验室技术人员提供一份系统、实用的技术参考，同时通过合理的长尾关键词布局，提升该内容在搜索引擎中的收录与展示效果。
油介损电阻率试验仪的核心任务是测量液体绝缘介质在交流电场下的介质损耗因数和在直流电场下的体积电阻率。介质损耗因数表征绝缘材料在交流电压作用下，由于极化、电导和局部放电等原因消耗的有功功率与无功功率之比，数值越小说明绝缘油的纯度越高、老化程度越轻。体积电阻率则反映绝缘油在直流电场下抵抗漏导电流的能力，数值越大表明油品的绝缘性能越好。这两项指标对于判断充油电气设备内部是不是真的存在潜伏性故障具备极其重大意义。
油介损电阻率试验仪依据国标GB/T5654-2007设计，测量原理是基于三电极系统。测试油杯内部设有高压电极、测量电极和保护电极，三者同心布置，极间间距固定为2mm。这种结构能够有效消除杂散电容和表面泄漏电流对测量结果的影响，确保测得的介质损耗因数和电容值仅反映油样本身的特性。在测量介损时，仪器内部产生0～2200V连续可调的50Hz交流试验电压，施加于油杯的高压电极与测量电极之间，通过高精度介损测试电桥测出油样的电容值和介质损耗角正切值，进而计算出相对电容率。在测量电阻率时，仪器内部直流高压源输出0～500V可调直流电压，通过高阻计测量流过油样的微弱电流，再根据欧姆定律和油杯常数换算出体积电阻率。
除了常规的绝缘油（如变压器油、断路器油），该仪器还支持对抗燃油的体积电阻率来测试。抗燃油大多数都用在汽轮机调速系统，其电阻率测试温度要求为20℃，与绝缘油的90℃测试条件不同。仪器通过内置的制冷与加热双向温控系统，能自动将抗燃油样稳定在20℃做测量，从而满足多种标准对测试环境的要求。
该款油介损电阻率试验仪在设计上最大限度地考虑了实验室和现场检测的便捷性，具备多项自动化功能，减轻了操作人员的劳动强度，减少了人为误差。
仪器实现了高度自动化，升温、测量介损、测量电阻率可一次完成。操作人员只需将油样注入油杯，设置好试验参数，按下启动键，设备便会自动完成从升温、恒温到数据采集、运算、显示、打印及存储的全部过程。整个测量过程无需人工干预，测试结束后自动切断高压并提示结果。
油杯采用符合国标GB/T5654-2007的三电极式结构，极间间距2mm。这种结构能够消除杂散电容及泄漏对介损测试结果的影响，保证了测量的准确性。油杯的拆卸和清洗较为方便，配合仪器提供的空电极杯校准功能，用户都能够在注油前先测量空杯的电容量和介质损耗因数，以判断空杯的清洗和装配状况，校准数据自动保存，为后续精确计算相对电容率和直流电阻率提供基准。
加热方式上，仪器采用中频感应加热配合PID控温算法。与传统电热管加热不同，感应加热实现了油杯与加热体的非接触传热，加热更加均匀，升温速度快，且控温精度高，能够将温度严控在预设误差范围以内。这种加热方式还避免了局部过热导致油样裂解的风险。
针对抗燃油的测量，设备专门设计了降温功能。当室温高于20℃时，仪器会自动启动制冷模块，使油样温度降至并稳定在20℃；当室温低于20℃时，则自动启动加热功能。这种双向温控确保了抗燃油测试条件的严格符合性。
在信号处理方面，仪器运用了先进的DSP（数字信号处理器）和FFT（快速傅里叶变换）技术，能够从复杂的噪声背景中提取出微弱的介损信号，确保数据稳定、准确、可靠。内部标准电容器采用SF6充气三点极式电容，其介损及电容量不受环境和温度、湿度等外因的影响，保证了仪器在长时间使用后仍能维持较高的测量精度。
人机交互方面，设备配备了大屏幕彩色触摸屏，全中文操作菜单，每一步操作都有中文提示，即使是没有专业背景的人员，经过简单指导也能熟练上手。仪器还自带实时时钟，测试日期和时间可随结果一起保存、显示和打印。设备能够存储100组测量数据，方便用户进行历史查询和趋势分析。
安全保护机制是该仪器的另一大亮点。设备具备了开盖断高压功能，当操作人员打开仪器上盖时，内部高压电源会立即切断，防止触电事故发生。同时，油杯高低压电极短路等不正常的情况也会有温馨提示，消除了安全风险隐患，保障了人员和设备的安全。
此外，仪器还具备自动排油和清洗功能。在注油前，能够最终靠开启排油开关，让待测油样自动流经油杯，起到冲洗作用，简化了操作的过程，提高了工作效率。
以下为该油介损电阻率试验仪的详细性能参数，供用户选型、验收及日常使用时核对。所有参数均来自原厂技术资料，未作任何改动。

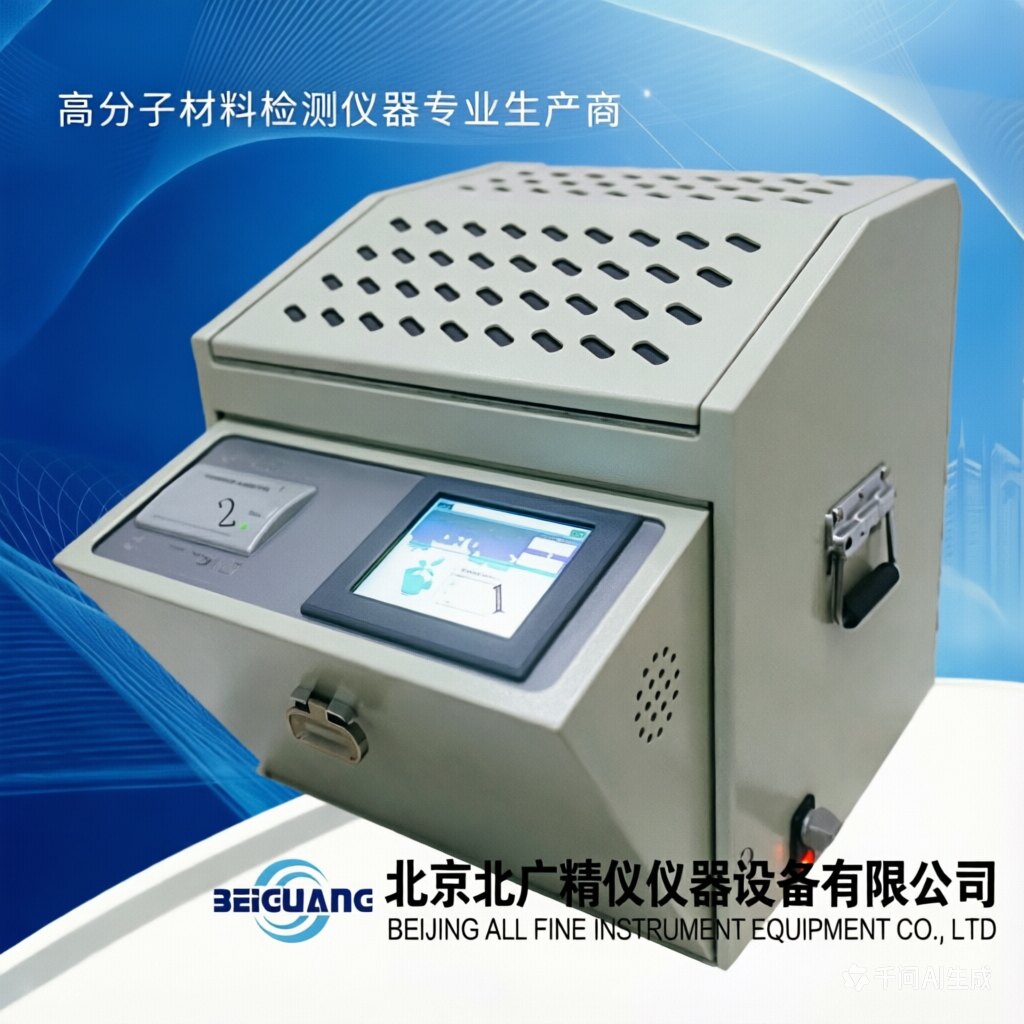

仪器的前面板集中了操作、显示和连接部件，了解各接口的功能是正确操作的前提。
液晶屏是主要的人机交互窗口，能够显示日期、时间、操作参数、测试结果以及操作菜单提示等相关信息。屏幕为彩色触控式，通过点击相应的图标或文字即可进入下级菜单或设置参数。
打印机位于面板显眼位置，用于打印单次及多次测试结果的平均值。打印纸卷为标准规格，更换时只需打开打印机盖，按说明装入新卷即可。
电源插座及开关用于连接AC220V 50Hz电源线。电源开关控制整机电源的通断，在长时间不使用或维护时，务必关闭此开关并拔下电源插头。
仪器设有两个油杯槽。油杯槽1用于放置40ml绝缘油测试油杯，油杯槽2用于放置10ml抗燃油测试油杯。两个油杯槽的位置设计合理，方便取放。
温度信号线是一条带有插头的软线和主机，实时监测绝缘油样的温度。操作时，需将温度信号线的插头插入油杯中心部位的插孔内，另一端与主机的对应接口连接。关闭仪器上盖前，应确保温度信号线放置妥当，避免被压坏。
接地柱位于面板一侧，必须可靠连接地线。良好的接地不仅是测量准确性的要求，更是防止漏电、保障人身安全的重要措施。
测量信号线用于抗燃油体积电阻率测试，其一端与主机上标记“检测”的插座连接，另一端插入油杯2的中心孔。测量信号线用于绝缘油的介损和电阻率测试，连接方式与信号线类似，对应主机上的指定接口。两条信号线不可混用，操作人员需仔细核对标识。
油杯1是绝缘油测试专用杯，容量为40ml，采用三电极结构。油杯2是抗燃油测试专用杯，容量为10ml。两个油杯均有进液口和排液口，设计上考虑了防气泡和易清洗的需求。
进行绝缘油介质损耗及电阻率测试前，需做好充足的准备工作。首先，确保仪器接地良好，电源线连接正确，环境和温度和湿度符合使用条件。其次，检查油杯是否清洁，若长期未使用或怀疑污染，应按规程进行清理洗涤和干燥处理。准备好待测油样，取样过程应符合绝缘油试验的有关标准，避免污染和受潮。
第一步，连接信号线。将测量信号线和温度信号线连接完好。温度信号线的探头应置于油杯中心部位的插孔内，确保温度感应准确。
第二步，接通电源。将地线、电源线连接完好，打开电源开关，设备自动进入主界面。主界面上会显示日期、时间、当前状态等信息。
第三步，油样冲洗与注油。在主界面下，点击“试验条件”键，进入参数设置界面。在注油之前，应先对油杯进行冲洗。点开“漏油开关”，开关前面会显示“√”，表示排油系统开启。将待测油样缓慢倒入油杯的注油口（粗口），油样会自动由排液管流出，这样的一个过程可以带走油杯内残留的杂质和上次测试的残油。当清洗完毕后，再次点击“漏油开关”，关闭排油系统。然后继续导入油样，直到油样从液位管（细口）的高度持平为止。注意注油时动作要轻缓，避免产生气泡。
第四步，设置试验参数。在试验条件界面中，可以分别对试验参数进行设置。界面中会显示默认参数，如需改动，只要点击需要改动的参数项，就会自动弹出一个小键盘，在小键盘中直接输入需要的参数并点击确认键即可。例如，可设为测试温度为90℃，这是绝缘油介损测试的常见温度。选择打印的时候，点击光标处可以在“是”和“否”之间切换。设定好后点击“确定”即可回到主界面。在油样设置栏，需选定“绝缘油”，程序会自动将测试温度调整为规定要求的90℃。
第五步，空杯测试（可选但推荐）。在主界面下，点击“空杯测试”进入相应界面。空杯测试主要是对油杯注油前的干净程度和装配做验证。可以再一次进行选择介质损耗因数和相对电容率及体积电阻率作为测试项目，点击测试项目前面的光标就可以选择，“√”代表选定测试项目，“○”代表不测试此项。空杯介损值越小越好，如果空杯介损超标，说明油杯要重新清洗。选择完测试项目后点击“确定”，设备能在设定的90℃做测量，也点击“立即测试”在当时温度下测量。空杯校准数据会自动保存，用于后续计算。
第六步，正式测试。空杯检测完毕没问题后，将油杯的内电极取出置于油杯架上，取40ml待测油样置于油杯中。注意注入油样时一定不可以出现气泡，应沿着杯壁缓缓注入。油样注入后，再将油杯的内电极慢慢放到位，动作要慢一些，防止排气不及时使油样溢出。接好测量信号线和温度信号线，点击主界面中的“自动测试”，进入测试界面。一般测油都按照规程在90℃测量，同样也可以再一次进行选择“立即测试”在当前温度下测量。测试过程中，仪器自动升温、恒温、施加电压、采集数据，完成后显示并打印结果。
抗燃油的体积电阻率测试与绝缘油有所不同，大多数表现在油样体积、测试温度和电极结构上。仪器为此专门优化了测试流程。
首先，准备干净的油杯2，注入10ml抗燃油样，然后将油杯放置在油杯槽2中。将测量信号线的一端与主机上标记“检测”的插座连接，另一端插入油杯2的中心孔，保证插接完好。温度检测线的温度检测已在内部实现。
其次，开机进入主界面，点击“试验条件”按钮，进入参数设置界面。点击“油样设置”按钮，将油样选择为“抗燃油”。此时，温度技术参数会自动变成20℃，这是国标要求抗燃油电阻率测试的温度。若需要更改，点击相应光标，通过小键盘做修改。设定好后点击“确定”返回主菜单。
最后，在主菜单下点击“自动测定”按钮，程序自动进入体积电阻率测量界面。如果室温高于20℃，设备会自动启动制冷功能；如果室温低于20℃，设备会自动启动升温功能，来保证油样在20℃做测量。测试完成后，结果显示在屏幕上，并可进行打印或存储。
油杯的清洁程度直接影响测试结果的准确性，因此必须严格按照规程进行清理洗涤和安装。每次测试完毕后，应及时倒出油样，用石油醚或洗涤剂清洗油杯内外，特别是电极表面。清洗时可使用软毛刷轻轻刷洗，切勿使用硬物刮擦，以免损伤电极表面光洁度。清洗完成后，用蒸馏水冲洗数次，然后放入烘箱中在105℃左右烘干，烘干时间不少于1小时。取出后放在干燥器中冷却至室温，冷却过程中要防止灰尘落入。
安装油杯时，先将干净的油杯平稳放入油杯槽，连接好测量信号线和温度信号线。注意插头要对准插孔，避免插歪导致接触不良。油杯的内电极要放置到位，确保与测量电极良好接触。安装好后，可进行空杯测试，检查空杯介损合不合格。如果空杯介损值偏大，应重新清洗和装配，直至达到要求。
对于长期不用的油杯，应清理洗涤干净后存放在干燥器中，防止受潮和污染。重新启用时，仍需进行空杯测试验证。
仪器具备数据存储和查询功能，极大地方便了用户对历史数据的管理。在主界面下点击“数据查询”，进入查询界面。能够最终靠“上页”和“下页”键翻阅存储的100组测量数据，每条数据包含测试日期、时间、油样类型、测试温度、介损值、电阻率等信息。若需要打印，点击“打印”键就可以输出。如果某些数据无效或需要腾出存储空间，点击“删除”键进行删除。操作完成后，按“退出”键退回主界面。
日常维护方面，应保持仪器外观和面板的清洁，避免灰尘和油污堆积。定期用干软布擦拭屏幕，不要用腐蚀性溶剂。打印机纸卷用完时，按时换同规格的热敏纸卷。仪器内部有高压部件，非专业人员不得私自拆卸机箱。如果仪器发生故障，应先检查电源线、保险管等易损件。保险管损坏时，必须更换相同规格（5A）的保险管，不得使用其他规格代替。仪器应存放在环境和温度0～40℃、相对湿度≤80%的干燥通风处，避免阳光直射和剧烈震动。
安全是使用该仪器的首要原则。操作人员一定严格遵守高压试验安全工作规程。仪器内部存在高压和高温，在工作过程中，严禁打开油杯罩，以免触电或烫伤。仪器在使用前要可靠接地，接地电阻应符合安全要求。试验过程中，操作人员不得离开现场，发现异常应立即切断电源。
油杯安装和清洗应严格按规定进行，否则会造成油杯放电，致使仪器无法正常工作。如果仪器出现死机或无响应，可尝试重启电源。如果测试结果异常，如介损值突然变大或电阻率变小，应首先检查油杯是否清洁、信号线是否连接可靠、接地是否良好。外因如强电磁干扰、温湿度超标也可能会引起测量偏差，应尽量在规定的环境条件下使用。
仪器自购买之日起一年内，属产品质量上的问题免费保修，终身提供维修和技术服务。假如发现仪器状况不正常或有故障出现，应及时与生产厂商联系，以便安排最便捷有效的处理方案。
油介损电阻率试验仪大范围的应用于电力系统、铁路、石化、冶金等行业的充油电气设备绝缘油检测，以及第三方检验测试的机构、科研院所的油品分析实验室。对于变压器油、电容器油、电缆油等液体绝缘介质的品质评估，该仪器是不可或缺的工具。在选择此类设备时，用户应着重关注测量精度、温控范围、自动化程度、安全保护功能和厂家的售后服务能力。本款仪器集成了中频感应加热、DSP数字信号处理、SF6标准电容等先进的技术，并具备制冷、自动排油、空杯校准等实用功能，能够很好的满足大多数绝缘油和抗燃油的常规检验测试需求。通过合理使用和规范维护，该仪器可以为电力设备的安全运行提供有力的数据支撑。
